Kaj je priključek

Pomemben del industrijskega sistema so tudi priključki, kot ključni sestavni deli za tekoče ali signalne povezave. Tako velika kot letala in rakete, tako majhni kot mobilni telefoni in TV, se priključki pojavljajo v različnih oblikah, gradijo mostove med vezji ali drugimi komponentami, ob prevzemu vloge električnih tokov ali signalnih priključkov.

Priključek je CONNECTOR. Znan tudi kot priključki, vtičnice in vtičnice na Kitajskem. Na splošno se nanaša na električne priključke. To je naprava, ki povezuje dve aktivni napravi za prenos toka ali signala.

Priključek je sestavni del, ki ga pogosto stikata naš elektronski inženiring in tehnično osebje. Njegova funkcija je zelo preprosta: zgraditi most komunikacije med blokiranimi ali izoliranimi vezji v vezju, tako da lahko tok teče, vezje pa lahko realizira vnaprej določeno funkcijo. Priključki so nepogrešljiv del elektronske opreme. Opazovanje po poti tokovnega toka, boste vedno našli enega ali več priključkov.

Oblike in strukture priključkov se vedno spreminjajo. Obstajajo različne vrste priključkov z različnimi predmeti aplikacije, frekvencami, močjo in okoljem aplikacije. Priključki za razsvetljavo na igrišču in priključki za trde diske, priključki za vžigalne rakete pa so na primer precej različni. A ne glede na to, kakšen konektor je treba zagotoviti, da tok teče nemoteno, neprekinjeno in zanesljivo. V splošnem, s čim je priključen priključek, ni omejeno na trenutno. Pri današnjem hitrem razvoju optoelektronske tehnologije je nosilec signalnega prenosa svetloba v sistemu optičnih vlaken. Steklo in plastika nadomeščata žice v navadnem vezju, vendar se optični signal Priključki uporabljajo tudi na poteh, njihove funkcije pa so enake kot vezja.

Rojstvo konektorja je spočeto iz proizvodne tehnologije lovnih letal. Letalo v bitki je treba natočiti in popraviti na tleh, čas, ki ga porabimo na tleh, pa je pomemben dejavnik zmage ali poraza bitke. Zato so bile med drugo svetovno vojno vojaške oblasti ZDA odločne zmanjšati čas vzdrževanja tal in povečati bojni čas zaradi lovskih letal.

Najprej so združili različne kontrolne instrumente in dele, nato pa jih s konektorji povezali v celoten sistem. Pri popravilu odstranite pokvarjeno enoto in jo zamenjajte z novo, letalo pa bo lahko takoj poletelo v zrak. Po vojni je AT-T Bell Labs uspešno razvil telefonski sistem Bell, nato pa je dvig računalnika, komunikacij in drugih industrij dal več možnosti za razvoj priključkov, ki izhajajo iz samostojne tehnologije, trg pa se je hitro razširil.

Razvrstitev priključka

Ker postaja struktura priključka vse bolj raznolika, se nenehno pojavljajo nove strukture in polja aplikacij, pri tem pa se je težko prilagoditi poskušanje razvrščanja in poimenovanja težav s fiksnim modelom.

1. Glede na naravo uporabe

Zunanji priključek (za zunanjo ogrado), notranji priključek (za notranjo ogrado).

2. Glede na raven priključka

●Raven 1. Komponenta za medsebojno povezavo paketa (NAPRAVA ZA PAKIRANJE):

Nanaša se na povezavo IC CHIP in pin.

●Raven 2. Povezava med paketom in substratom (KOMPONENTA VODI DO VEZJA):

Nanaša se na povezavo med komponento in tablo računalnika.

●Raven 3. Povezava med tablo in tablo (Board To Board):

Nanaša se na medsebojno povezavo med tablo računalnika in tablo računalnika.

●Raven 4. Podsistem za povezavo podsistema (PODSESTAVKA PODSESTAVI PODSESTAVI)

●Raven 5. Povezava med podsistemi z I/I (PODSEOBLINA NA I/I PRISTANIŠČE).

●Raven 6. sistemska povezava (SYSTEM TO SYSTEM).

3. V skladu z metodo obdelave

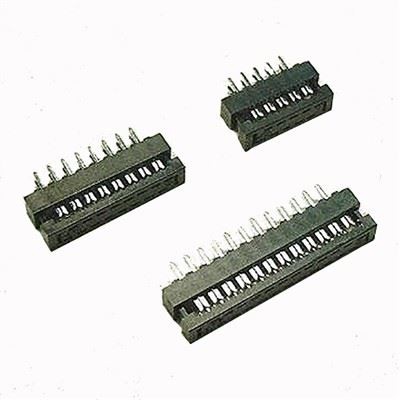

Crimp Type in I.D.CType se imenujeta tudi tip piercinga, tip spajka in vrsta vstavljanja nič (vrsta Z.I.F).

4. V skladu z načinom uporabe

Priključki za žico na tablo, povezovalne žice med tablo, priključki od žice do žice, vtičnice, vhodni in izhodni priključki.

5. V skladu z obrazcem

PRIKLJUČEK ZA TABLO PCB, ploščati kabelski priključek, koaksialni kabelski priključek, vgrajeni priključek, ščipni priključek, okrogli priključek, kotni priključek, priključek za tiskano nažično ploščo.

6. V skladu s strukturo

Splošni priključki, odporni na vlago in vodoodporni priključki, priključki, odporni na okolje, zračno tesni priključki, protipogajni priključki in vodoodporni priključki.

7. Glede na delovno frekvenco

Nizka frekvenca in visoka frekvenca (z 3MHz kot mejo).

8. Iz vsestranskosti in s tem povezanih tehničnih standardov se konektorji lahko delijo v naslednje kategorije (kategorije):

(1)Nizko frekvenčni krožni priključek;

(2)Pravokotni priključek;

(3)Natisnjena vezja;

(4)RF priključek;

(5)Priključek optičnih vlaken.

Osnovna zmogljivost priključka

Znanje priključkov Osnovna zmogljivost priključkov se lahko razdeli v tri kategorije: in sicer

Mehanska zmogljivost, električna zmogljivost in okoljska učinkovitost.

1. Mehansko vedenje

Kar se tiče funkcije povezave, je sila vstavljanja pomembna mehanska lastnost. Sila vstavljanja in ekstrakcije je razdeljena na silo vstavljanja in ekstrakcijo (sila za ekstrakcijo se imenuje tudi sila ločevanja), zahteve teh dveh so različne. V ustreznih standardih obstajajo določbe za Z veliko silo vstavljanja in Z majhno ločljivo silo, ki kaže, da bi morala biti sila vstavljanja majhna (obstaja nizka sila vstavljanja LIF in nevstavna sila ZIF struktura), in če je ločevalni sila prevelika Mala, bo vplivala na zanesljivost stika. Sila vstavljanja in ekstrakcije ter mehanska življenjska doba priključka sta povezana s kontaktno strukturo (pozitivni tlak), kakovostjo premaza (koeficient drsnega trenja) kontaktnega dela ter dimenzionalno natančnost kontaktne ureditve (poravnava).

2. Električna zmogljivost

Glavne električne lastnosti priključka vključujejo kontaktno odpornost, izolacijsko odpornost in dieelektrično trdnost.

(1) Električni priključki z visokokakovostno kontaktno odpornostjo morajo imeti nizko in stabilno kontaktno odpornost. Kontaktna odpornost priključka sega od nekaj miliohmov do deset miliohmov.

(2)Izolacijska odpornost je merilo izolacijske učinkovitosti med stiki električnega priključka in med stiki in lupino, njena magnituda pa se giba od sto megohmov do tisoče megohmov.

(3) Dielektrična trdnost ali vzdrži napetost, dielektrična vzdrži napetost, je sposobnost, da prenese nazivno preskusno napetost med stiki priključka ali med stiki in lupinami.

(4)Druge električne lastnosti.

Atenvacija uhajanja elektromagnetnih motenj je ovrednotenje učinka elektromagnetnega interferenčnega ščita priključka, na splošno pa se preskuša v frekvenčno območju 100MHz~10GHz.

Za koaksialne priključke radijske frekvence obstajajo električni indikatorji, kot so značilna impedanca, izguba vstavljanja, odbojni koeficient in razmerje napetostnih stoječih valov (VSWR). Zaradi razvoja digitalne tehnologije, da bi povezali in prenašali digitalne impulzne signale visoke hitrosti, se je pojavila nova vrsta priključka, in sicer priključek za visoke hitrosti signala. V skladu s tem so se v smislu električne zmogljivosti poleg značilne impedance pojavili tudi nekateri novi električni kazalniki. , Kot so crosstalk (crosstalk), zamuda prenosa (zamuda), časovni zamik (skew), itd.

3. Okoljska učinkovitost

Skupne okoljske lastnosti vključujejo temperaturno odpornost, odpornost na vlago, odpornost na sol, vibracije in odpornost na udarce itd.

(1)Temperaturna odpornost Trenutno je Z-visoka delovna temperatura priključka 200 °C (razen nekaj visokotemperaturnih posebnih priključkov), Z-nizka temperatura pa -65°C. Ko priključek deluje, tok ustvarja toploto na kontaktni točki, kar vodi do dviga temperature. Zato se na splošno meni, da mora biti delovna temperatura enaka vsoti temperature okolja in dvigu temperature kontaktne točke. V nekaterih specifikacijah je dovoljen Z visokotemperaturni dvig priključka pod nazivnim obratovalnim tokom jasno določen.

(2)Vdor odpornosti na vlago bo vplival na izolacijsko zmogljivost priključka h in zarjavel kovinske dele. Stalna toplotna in vlažnost preskusni pogoji so relativna vlažnost 90%~95% (po specifikacijah izdelka, do 98%), temperatura +40±20°C, čas preskusa v skladu s specifikacijami izdelka, Z je vsaj 96 ur. Izmenično vlažna toplotna preiskava je strožja.

(3)Ko priključek, odporen na sol, deluje v okolju, ki vsebuje vlago in sol, lahko površinska obdelava njegovih kovinskih strukturnih delov in kontaktnih delov povzroči galvansko korozijo, ki vpliva na fizične in električne lastnosti priključka. Za oceno sposobnosti električnih priključkov, da prenesejo to okolje, je določen preskus slanega pršila. Konektor obesi v temperaturno nadzorovano preskusno škatlo, razprši raztopino natrijevega klorida z določeno koncentracijo s stisnjenim zrakom, da tvori ozračje slanega pršila, čas njegove izpostavljenosti pa je določen s specifikacijo izdelka, ki je najmanj 48 ur.

(4)Vibracije in šok Vibracije in odpornost na udarce so pomembne lastnosti električnih priključkov. Še posebej so pomembni v posebnih aplikacijskih okoljih, kot so letalstvo in letalstvo, železniški in cestni prevoz. Preskusi robustnost mehanske konstrukcije električnega priključka in zanesljiv električni stik. Pomemben pokazatelj seksa. V ustreznih preskusnih metodah obstajajo jasni predpisi. Pri preskusu šoka je treba določiti pospešek, trajanje in valovnoformo udarnega impulza ter čas prekinitve električne kontinuitete.

(5)Druge okoljske lastnosti V skladu z zahtevami uporabe druge okoljske lastnosti električnih priključkov vključujejo zračnost (uhajanje zraka, tekoči tlak), potop tekočine (odpornost na specifične tekočine), nizek zračni tlak itd.

Osnovna struktura priključka

Osnovni strukturni deli priključka vključujejo (1) stik; (2) izolator; (3) lupina (odvisno od vrste); (4) dodatna oprema.

1. Stiki

To je osrednji del priključka za dokončanje funkcije električnega priključka. Na splošno je kontaktni par sestavljen iz moškega kontaktnega kosa in ženskega kontaktnega kosa, električna povezava pa se zaključi z vstavljanjem ženskih in moških kontaktnih kosov.

Moški stik je tog del, njegova oblika pa je cilindrična (okrogla pin), kvadratni cilinber (kvadratni pin) ali ploščat (vstavi kos). Moški stik je na splošno narejen iz brona medenice ali fosforja.

Ženski kontaktni kos, in sicer vtičnica, je ključni del kontaktnega para. Zanaša se na elastično strukturo, ki se elastično deformira, ko se vstavi v zatič, da ustvari elastično silo in tvori tesni stik z moškim kontaktnim kosom za dokončanje povezave. Obstaja veliko vrst jack struktur, vključno cilindrični (cepitev, vrat), tuning vilice, cantilever tip (vzdolžna reža), zložljivi tip (vzdolžna reža, 9-oblika), škatlaste oblike (kvadratna vtičnica) In hiperboloidna žična vzmet vtičnica in tako naprej.

2. Izolator

Izolator se pogosto imenuje tudi baza ali vstavek. Njegova funkcija je urediti stike na zahtevanem položaju in razmik, in zagotoviti izolacijsko učinkovitost med stiki in med stiki in ohišjem. Dobra izolacijska odpornost, zdržijo zmogljivost napetosti in enostavno obdelavo so osnovne zahteve za izbiro izolacijskih materialov, ki jih je treba predelati v izolatorje.

3. Lupina

Imenujemo ga tudi lupina, to je izhodni pokrov priključka. Zagotavlja mehansko zaščito za vgrajeno izolacijsko montažno ploščo in zatiče ter zagotavlja poravnavo vtikača in vtičnice pri paritvi, nato pa pritrdi priključek na napravo.

4. Dodatna oprema

Dodatki so razdeljeni na strukturne dodatke in pribor za namestitev. Strukturni dodatki, kot so obročki za sponko, pozicioniranje ključev, pozicioniranje zatiči, vodilne zatiče, povezovalni obroči, kabelske spone, tesnila, tesnila itd. Namestite dodatke, kot so vijaki, oreški, vijaki, vzmeteni obroči itd. Večina dodatkov ima standardne dele in skupne dele.

Značilnosti priključka

1. Moški stik ali ženski stik je fleksibilen. Za zagotovitev povezave vezja se lahko uporabi vzajemna povezava stikov.

2. Terminalni del stika ima ožične konstrukcije, ki je enostavna za izvajanje žic ali tiskanih nažičnih plošč. To je za izvajanje varjenja, enkapsulacije, držanja, skozi luknje varjenje in druge strukture.

3. Stik je določen na pravilnem položaju izolatorja, izolator pa se lahko uporablja za vzdrževanje napetostne izolacijske odpornosti med stiki.

4. Ima sklopno strukturo, ki je priročna za vstavljanje ali snemanje stika, in ne spremeni svojega položaja tudi po vibracijah ali udarcu.

Prihodnji razvojni trend tehnologije elektronskega priključka

Pomemben del industrijskega sistema so tudi priključki, kot ključni sestavni deli za tekoče ali signalne povezave. S hitrim razvojem osebnih mobilnih terminalov, gospodinjskih pametnih električnih aparatov, informacijske komunikacijske industrije, transportne nove energetske industrije, znanosti in tehnologije v letalstvu, umetne inteligence, medicinske elektronske opreme in drugih področij, je bila izboljšana funkcija, videz, zmogljivost in uporabno okolje konektorjev. Visoke zahteve.

1. Razvojni trend mikro-miniaturizacije in integracije

Da bi izpolnili zahteve prenosnih, digitalnih in večfunkcialnih elektronskih naprav ter avtomatizacije proizvodnje in montaže, morajo elektronski priključki opraviti prilagoditve strukture izdelkov. Izdelki so razviti predvsem v smeri majhne velikosti, nizke višine, ozkega smola, večfunkcijsko, dolgo življenjsko dobo, površinsko montažo itd.

Miniaturizacija pomeni, da je sredinski razmik elektronskih priključkov (priključkov) manjši, velika gostota pa je doseganje velikega števila jeder. Miniaturizacija potrošniških elektronskih izdelkov zahteva komponente za integracijo miniaturizacije, tankosti in visoke zmogljivosti, ki spodbuja tudi razvoj produktov priključkov v smeri miniaturizacije in malega igrišča. Miniaturizacija sestavnih delov ima višje tehnične zahteve. Vse to zahteva močno industrijsko podlago za oblikovanje, da bi jo učinkovito podprli.

2. Inteligentni razvojni trend

Danes je svet s hitrim razvojem informacij, ne glede na to, kakšno informacijo ali tehnologijo, zahteve ljudi postajajo vedno višje in višje. Od hitrega razvoja informacijsko komunikacijskih podatkov je brezžična medsebna komunikacija prišla do vseh nas. Iz uporabe pametnih telefonov, pametnih nosilcev, brezpilotno letalo, brezpilotno vožnjo, VR realnosti, pametnih robotov in drugih tehnologij, dodajanja IC čipov in inteligentnega razvoja elektronskega konektorja krmilnega vezja je neizogiben trend, saj bo omogočal elektronski konektor bolj inteligentno dojemanje uporabe elektronske opreme in izboljšanje učinkovitosti samega priključka za doseganje inteligentnega brezžičnega premostitve.

3. Razvojni trend visoke uspešnosti

Hitri prenos pomeni, da sodobni računalniki, informacijska tehnologija in omrežna tehnologija zahtevajo, da hitrost časovnega obsega prenosa signala doseže megahertzov frekvenčni pas, pulzni čas pa doseže podmilisekune. Zato so potrebni hitri prenosni elektronski priključki (priključki).

Visoka frekvenca je prilagajanje razvoju milimetrske valne tehnologije, radijski frekvenčni koaksialni elektronski priključki (priključki) pa so vsi vstopili v milimetrski valovni delovni frekvenčni pas.
